概述
SGB10系列非包封H級干式變壓器采用（德國）MORA干式變壓器特殊的工藝技術，使產品達到防火防水及符合環境保護的要求。它是配電系統的合適產品，被應用在地鐵、船舶、礦山、化工、電力企業及人員密集的建筑群等各種對安全防火有特殊要求的場合。

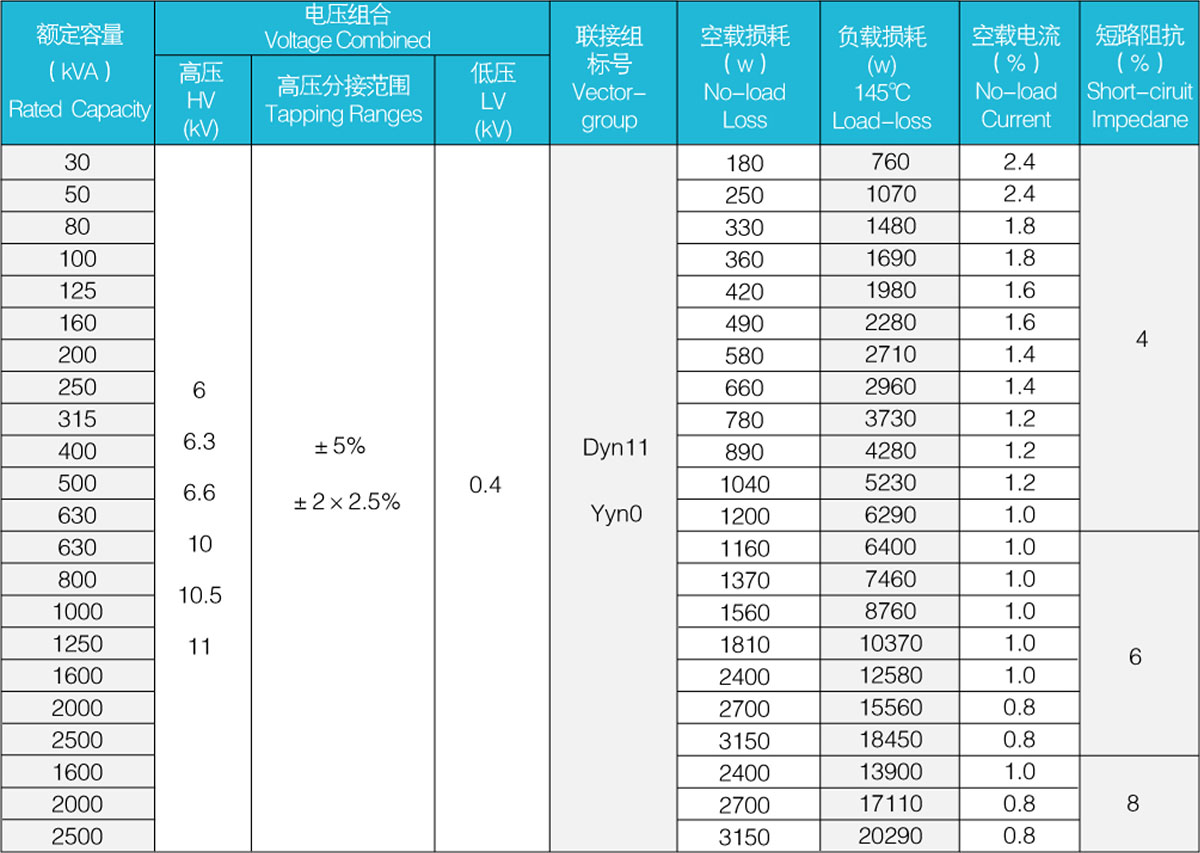

技術參數

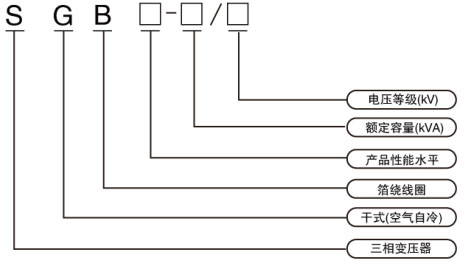

型號及含義
性能特點
1. 數熱條件好，熱壽命長，過負荷能力強，在120%長期過負荷、IP45條件下無強迫風冷，可長期滿負荷運行。
2. 高的安全及阻燃性能，在800℃高溫長時燃燒下無煙霧產生。
3. 強的抗熱擊能力（可以在50℃下立即加滿負荷）。
4. 防水密封性好，增水性、防潮性好。
5. 線圈結構和強場計算，使產品無局放產生。
6. 損耗低，節能效果好，與SC9系列干式變樂基相比空載損耗平均下降10%，負載損耗下降5%。
7. 壽命期后可輕易將絕緣材料和鋼線分離回收利用，不污染環境。
結構特點
1. 瓷絕緣結構，采用MORA公司絕緣瓷墊塊，不變形。
2. 高、低線圈先用NOMEX絕緣材料，并經VIP真空加壓設備多次浸漬特珠配方的H級絕緣，多次烘焙以后，外用高強度絕緣材料密封，并高溫固化。高壓線圈采用機械強度高，散熱條件好的連續式結構。
3. 鐵芯采用高導磁性能硅鋼片疊裝而成，步進式45°全斜結構，繞組與鐵芯采用彈性固定裝置，使變壓面具有較低的空載損耗和噪音。鐵芯表面經特殊工藝處理。鐵芯由拉螺桿適度夾緊、上、下夾件由拉板連接并與底座，繞組固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞組的震動強度和降低噪音。
4. 引出線滿子固定在繞組上部分接頭在繞組中部，低壓線端子為板式導電排，并采用冷壓焊。
